【复材前沿】二氧化钒相变助力高效光催化甲烷转化登Nature Energy

研究背景

过渡金属氧化物凭借资源丰富、合成成本低及优异光催化活性等优势，在光催化领域应用广泛。其物理特性与强关联d电子紧密相关，这些电子是多种协同现象的根源。二氧化钒作为关联效应显著的金属氧化物代表，在常压和较低温度下会发生绝缘体-金属相变：相变温度以下数度时，绝缘相呈半导体特性，可实现太阳光谱宽频带吸收；温度以上数度时则表现为金属特性。相变过渡区间内，二氧化钒性质由纳米级电子相竞争主导，绝缘域与金属域随机混合，转变过程可用渗流模型描述，两域边界形成类似肖特基纳米结的绝缘体-金属结，在绝缘域耗尽层产生电场。该相变还可通过压力、化学掺杂、静电或电磁场诱导，使二氧化钒薄膜在电学/光学开关及神经形态计算领域备受关注。不过，光照下光催化剂虽能产生氧化还原反应所需载流子，但现有结工程策略仍难克服载流子复合与少数载流子扩散受限的效率瓶颈。

研究创新

本研究创新性利用二氧化钒的绝缘体-金属相变特性，通过自发形成的“结”结构实现高效电荷分离，显著提升甲烷光催化转化效率。研究发现，光催化活性在相变临界温度达到峰值，这源于绝缘相与金属相域共存形成的非整数维界面，其尺寸小于少数载流子扩散长度。通过减薄薄膜厚度增加电荷分离界面长度，不仅提升光催化活性，还促进烷氧中间体的碳碳偶联反应，实现100%丙烷选择性。值得注意的是，低温下通过电学手段触发相变，借助电场辅助载流子活化可进一步提升甲烷转化率。该研究证明，金属-绝缘体相变机制为光催化领域提供了超越复杂纳米结工程的有效新路径。

图文解析

图1| VO₂薄膜表征与光催化性能

要点：

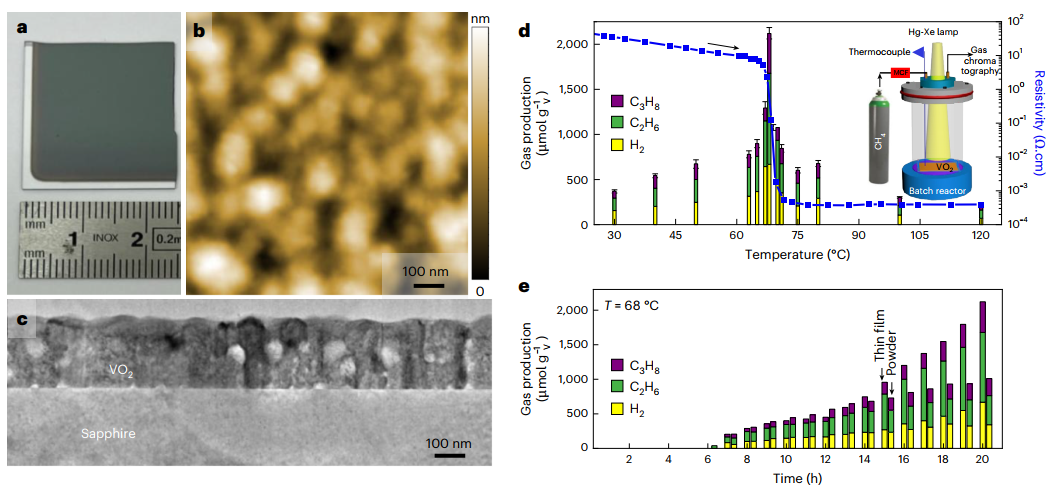

1. 研究采用直流反应磁控溅射法，在500℃的c面蓝宝石衬底上生长VO₂薄膜。以钒为靶材，在氩气/氧气混合气氛中，以150W沉积功率制备，随后在纯氧气气氛中以20标准立方厘米每分钟流量退火，优化化学计量比。电感耦合等离子体质谱分析显示，2.5×2.5 cm²方形样品（图1a）中钒质量为0.36 mg。原子力显微镜观察到薄膜表面由平均尺寸110±20 nm的晶粒组成（图1b）。截面高角度环形暗场扫描透射电子显微镜显示，晶粒呈垂直拉长的柱状生长特征，薄膜平均厚度290 nm（图1c）。

图2|反应过程表征

要点：

1. 为揭示绝缘体-金属相变与气体生成的相互作用，研究进一步分析VO₂薄膜的时变催化性能。如图1e所示，反应起始有诱导期，期间未检测到气态产物。表面分析（尤其是X射线光电子能谱）表明，该阶段表面发生氢化反应，覆盖甲氧基和碳质沉积物（图2a）。与30℃和120℃反应条件相比，68℃下诱导期更短，且反应20小时后在相变临界温度下产物产量更高。诱导期后的气体生成速率在临界温度下也更快：乙烷产率达106 μmol·g⁻¹·h⁻¹，无失活迹象，同时VO₂表面化学计量比更趋理想，表现为V⁴⁺态相对于V⁵⁺态的增强。

2. 商用VO₂颗粒在临界温度下也呈现相似气体产率，但产量饱和更快（图1e）。在临界温度、2 bar甲烷压力及光照条件下的原位时变漫反射红外傅里叶变换光谱分析显示，气相甲烷分子（通过1304 cm⁻¹和3014 cm⁻¹主峰检测）与VO₂颗粒表面发生反应（图2b），表现为1059 cm⁻¹和1012 cm⁻¹处随时间增强的峰，分别归属于单齿和双齿甲氧基。2825 cm⁻¹处归属于甲氧基的C-H伸缩振动低频位移，表明甲氧基与钒存在强相互作用。此外，1593 cm⁻¹和1542 cm⁻¹处谱带提示不同甲酸盐生成，3633 cm⁻¹处OH谱带进一步支持甲烷在VO₂表面的解离过程。

图3| 绝缘域与金属域界面长度演变

要点：

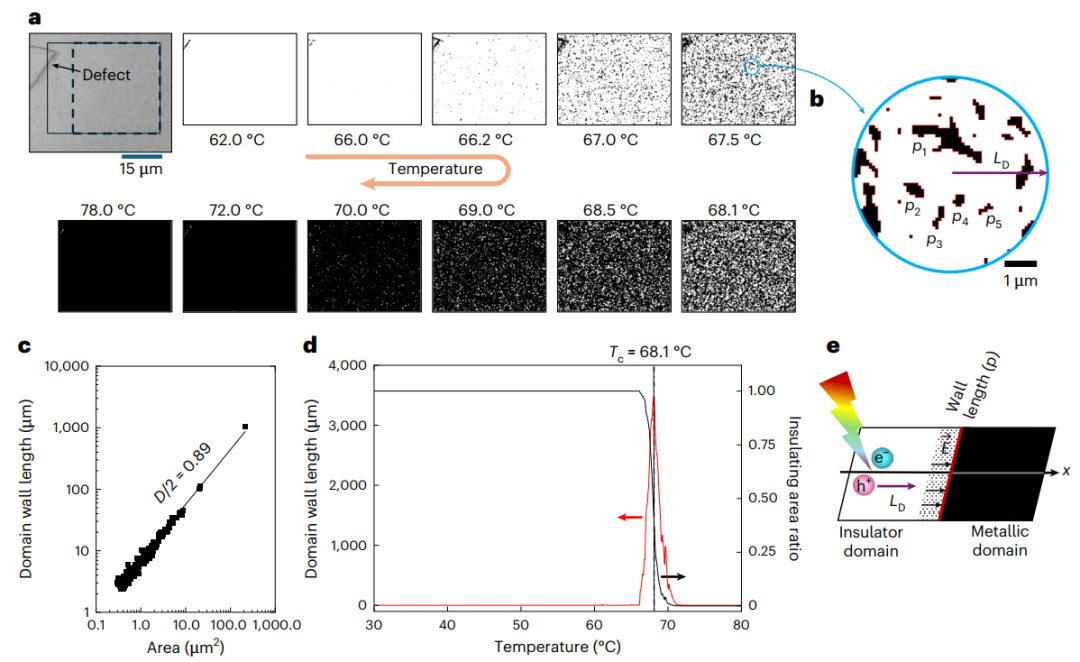

1. 为探究产率随温度变化的规律，研究通过光学反射率测量分析相变的空间演化。追踪温度扫描中光学图像各像素点强度变化，从每条曲线中点确定绝缘体-金属相变发生，生成二值化阈值图像（绝缘域白色、金属域黑色）。66℃以下时VO₂薄膜呈绝缘态；超过该温度后黑色像素点出现，金属域开始嵌入绝缘薄膜（图3a）。金属域尺寸和数量迅速增加，至72℃时除缺陷区域外薄膜完全金属化。关键参数畴壁长度为各金属域周长总和（图3b）。绝缘体-金属相变点的产率可通过绝缘域与金属域边界形成的结阵列解释：电子-空穴对在绝缘域以速率G光生后进行扩散运动（图3e），若载流子在复合前抵达结界面，将被内建电场有效分离。

图4| 金属-绝缘体结表征

要点：

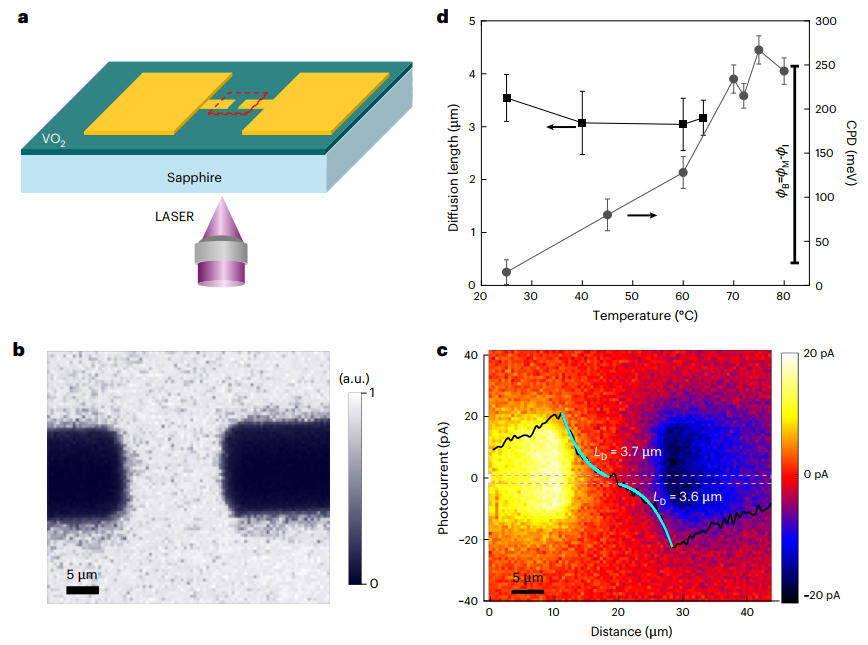

1. 当载流子扩散长度大于相邻金属畴平均距离时，载流子复合损失可降至最低。研究采用扫描光电流显微镜研究载流子扩散长度（图4a），通过在VO₂薄膜上热蒸镀间距12微米的金电极（图4b光学透射图像）构建宏观肖特基结模拟绝缘体-金属结。远低于相变阈值的激光功率照射下，该结构能有效分离光生载流子。光电流分布图（图4c）显示每个电极附近检测到高强度正负光电流信号，跨间隙区域的光电流空间分布符合指数衰减规律，表明光电流主要由结区外扩散机制主导，拟合得载流子扩散长度约3.6微米。温度升高至相变临界温度时，载流子扩散长度无显著变化（图4d），因此载流子扩散长度大于相邻金属畴平均间距（图3b），迫使光生少数载流子参与反应。

图5| 反应路径分析

要点：

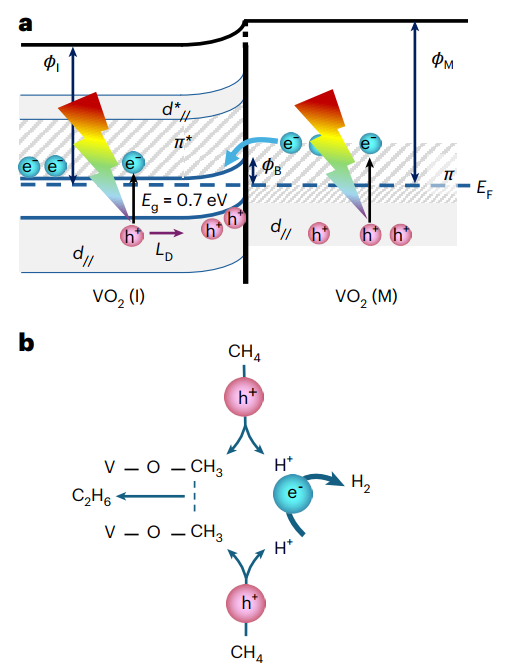

1. 价带边缘X射线光电子能谱测量显示，VO₂薄膜在相变临界温度以下呈n型掺杂特性。开尔文探针力显微镜测量显示接触电势差随温度升高而增大（图4d），表明金属相较绝缘相具有更高功函数，与文献报道一致。因此，绝缘体-金属结不仅能分离绝缘域产生的载流子，其约250 meV的势垒还能阻碍金属域激发并转移至绝缘域的热电子返回金属相（图5a）。这种高效载流子分离机制解释了甲烷在相变临界温度处的显著活化现象。甲氧基的存在、XPS未检测到碳化钒，以及傅里叶变换红外光谱在1450 cm⁻¹附近未出现CH₂/CH₃振动模式，均表明甲烷与VO₂晶格中的氧原子反应，这些氧原子可轻易耦合形成乙烷和丙烷（图5b），与文献报道的气相碳氢化合物直接生成现象一致。

图6| 极化VO₂薄膜的增强光催化性能

要点：

1. 相变对气体生成的关键作用通过电场触发实验验证（图6a）。在低于相变临界温度的62℃条件下，对290纳米厚VO₂薄膜表面间距1.5厘米的金电极施加偏压，电压升至120V时出现突降，标志绝缘态向金属态转变，该温度下实现相变所需电场强度约100 V/cm。红外热成像显示紫色细丝形成（图4b,c），证实相变发生在VO₂薄膜狭窄区域。由于细丝形成极快，其在电流-电压曲线上的精确位置难以定位。

2. 研究参照文献43中微米级结区光学观测V₂O₃细丝形成的测量数据，估算细丝产生位置（白色十字标记）。当细丝显现时（I-V曲线中绿色星号d），光学反射率测量表明细丝内以金属态为主，夹杂少量绝缘域（图4d）。随着电流变化，金属域与绝缘域比例自然演变为近乎平衡的共存状态（I-V曲线中红色星号e及图4e），这可能源于细丝的横向扩展，在连续红外图像和电阻网络模拟中均有体现。电流继续增大，细丝经显著焦耳热效应后再次完全转变为金属态（I-V曲线中蓝色星号f及图4f），随后随电流逐步减小回至初始绝缘态。

总结与展望

本研究为设计光催化用薄膜金属-绝缘体纳米接触紧凑阵列提供了简单经济的基础方案。绝缘薄膜内金属畴密度超过3.5×10⁹ cm⁻²，可大幅抑制电荷复合，确保光生载流子稳定转移至反应位点。随着大面积卷对卷VO₂镀膜技术的发展，该设计理念具备可扩展性，可推广至多种金属氧化物材料体系。未来有望开发更多基于绝缘体-金属相变的光催化剂，实现包括甲烷在内的多种化学物质高效转化。

原标题：《【复材资讯】光催化甲烷转化，Nature Energy！》

阅读原文
