【复合材料信息】建立抗磁铜和三氧化钨二维非晶体结构，实现室温铁磁性。

与传统的以电荷属性为基础的半导体不同，具有自旋属性的电子设备不仅具有较好的集成度和读写速度，而且能有效地避免热耗散。自旋电子学的发展为信息存储、处理和通信等领域的发展提供了一个新的技术平台，在半导体器件接近其物理极限的背景下。二维铁磁材料作为自旋电子设备的关键材料之一，受到学术界和行业的高度重视，具有重要的基础研究和技术实用价值。但是，在柔和的环境下，对二维铁磁材料的磁性特性进行精确的调节，对磁性产生机制有着深刻的认识，是学术界长期面临的重要挑战。

在这个相关行业，郑州大学许群教授团队提出了二维非晶概念，并试图为室温铁磁性领域准备新的二维非晶材料。近日，该团队许群、徐松等人通过“零价铜原子插层-剥离氧化”的方法，以二维片层二硫化钨和一价铜合物为前驱体，制备了铜原子插层二维非晶三氧化钨材料(2D Cu/WO3），通过向2D Cu/WO3引入了不配对自旋赋予材料室温铁磁的特性，从而研究了相关磁性属性的产生机制。

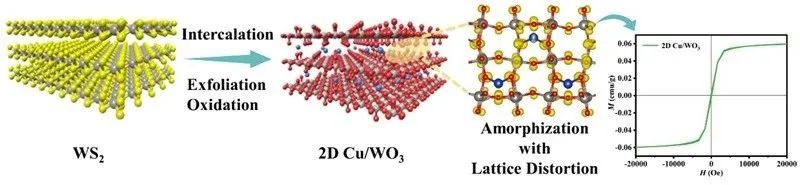

图1 2D Cu制备示意图和磁性表征/WO3

试验表明，“零价铜原子插层-剥离氧化”的制备工艺可诱导2D Cu为了促进氧空位的形成，/WO3产生晶格畸变，降低WO3晶格的稳定性。随着氧气空间的形成，一些W金属中心恢复，产生四价五价W，引入无配对旋转。同时，这个过程会导致2D。 Cu非晶化材料/WO3；非晶体2D Cu/WO3系统中引入的氧空位和相邻的四价、五价W形成了束缚磁极化子。（Bound Magnetic Polaron）体系。得益于束缚磁极化子的出现，2D Cu与体相三氧化钨(WO3)和晶态铜插层三氧化钨相比，WO3的磁学性能更好。（bulk Cu/WO3)得到了很大的提升。上述磁性产生机制也在密度泛函理论中。（DFT）在计算中得到证实，理论计算显示与体相三氧化钨相比，2D。 Cu/WO3结构显示出更多的磁通量和自旋密度。

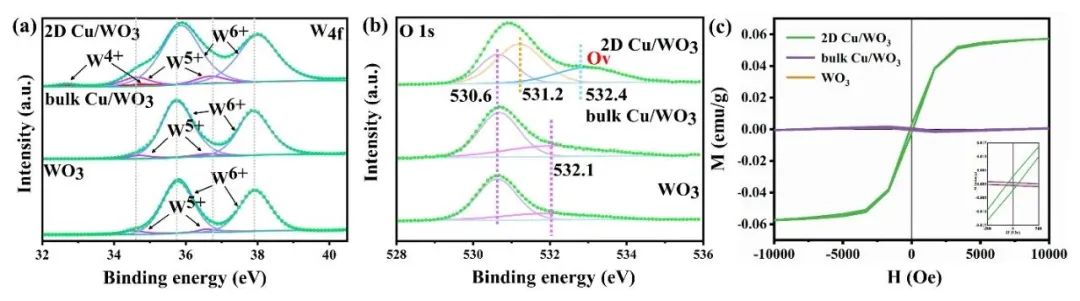

图2. 系统中氧空位、四价、五价钨的引入及相关磁学检测表征

这项研究不仅准确地完成了二维三氧化钨的磁学性能调节，而且为开发相关二维铁磁材料和探索磁性机制提供了全新的思路。

研究组介绍

许群教授课题组成立于2001年7月。研究兴趣主要集中在使用绿色化学方法制备功能性纳米材料，包括超临界流体诱导高聚物结晶及其自组装、超临界流体技术制备一层纳米材料及其功能性、超临界流体作为外部生物功能材料、静电纺丝技术制备功能性吸附材料、纳米碳材料及其功能性研究等。

郑州大学许群教授课题组网站：http://www5.zzu.edu.cn/xuqun/index.htm

原文链接：https://onlinelibrary.wiley.com/doi/epdf/10.1002/anie.202412811

免责声明:中国复合材料协会微信微信官方账号发布的文章仅用于复合材料理论知识和市场信息的交流与分享，不用于任何商业目的。如果任何个人或组织对文章版权或其内容的真实性和准确性有疑问，请尽快联系我们。我们会及时处理。

继续滚动阅读下一个轻触阅读原文。

学会向上滑动中国复合材料，看下一个。

标题：“【复材资讯】构筑抗磁铜和三氧化钨二维非晶结构，实现室温铁磁性”

本文仅代表作者观点，版权归原创者所有，如需转载请在文中注明来源及作者名字。

免责声明：本文系转载编辑文章，仅作分享之用。如分享内容、图片侵犯到您的版权或非授权发布，请及时与我们联系进行审核处理或删除，您可以发送材料至邮箱：service@tojoy.com
