2nm芯片角逐：2026年手机性能桂冠花落谁家？

【CNMO 科技】2026年，全球智能手机市场正处于关键的转型期。行业核心研究机构IDC指出，市场已清晰进入“总量承压、结构分化”的深度调整阶段。

一方面，存储芯片等核心元器件成本持续大幅上涨，给整个行业带来压力。Counterpoint数据显示，2026年第二季度前内存价格或再涨约40%，直接推高手机物料成本，尤其对低端机型冲击显著。成本压力正通过涨价传导至消费者，预计2026年全球智能手机平均售价将明显上涨6.9%。

另一方面，市场增长动力悄然转变。高盛等机构因此下调全球出货预期，认为成本上涨会抑制换机需求。IDC预测，2026年中国市场出货量可能出现2.2%的小幅下滑。

不过，这并非市场全面萎缩，在“量减价升”的表象下，从产品定义、技术路线到消费逻辑和产业生态，一系列指向未来的关键风向标正在显现。

CNMO特此推出“2026手机圈五大风向标”深度专题，本篇聚焦“2纳米移动芯片对决”。

随着台积电2纳米制程在2025年底量产，2026年移动处理器市场迎来关键技术节点。这一先进工艺为芯片设计带来新可能，也促使各厂商依据自身技术积累与产品理念，探索不同的性能提升路径。

据TrendForce消息，苹果A20系列SoC将采用WMCM封装。2026年，台积电2纳米制程全面量产后，苹果在A20系列芯片中引入的晶圆级多芯片模块（WMCM）封装技术，体现了对系统级整合与能效优化的持续深化。而安卓阵营的高通与联发科，则在继承和发展现有技术框架基础上，通过架构改进与散热方案升级释放2纳米工艺潜力。

那么，2026年谁将拿下手机芯片性能王座？

芯片竞争新形态

随着摩尔定律逼近物理极限，单靠晶体管微缩带来的性能红利逐渐减少。2026年的芯片竞争进入多维度并行突破的新阶段。

CNMO了解到，台积电于2025年第四季度如期实现2纳米工艺量产。与现有3纳米制程相比，台积电2纳米技术采用全环绕栅极（GAA）纳米片晶体管结构，实现从FinFET架构的根本性变革。该技术使晶体管密度增加约1.15倍，相同面积芯片可容纳更多晶体管；在相同功耗下性能提升15%-18%，或相同性能下功耗降低25%-36%。

行业数据显示，台积电2纳米工艺良率已超60%，远超三星的30-40%，这直接决定其能以更低成本规模化生产。值得注意的是，三星正引入AI驱动的缺陷预测系统，将晶圆缺陷检测效率提升40%，努力把良率提高到50%以上。

产能方面，台积电已为2纳米工艺建四座晶圆厂，预计2026年月产能达6万片晶圆。三星在德克萨斯州泰勒工厂加速建设2纳米生产线，但初期产能预计仅每月7000片晶圆。

三大阵营技术路线图

进入2纳米时代，手机芯片领域三大玩家选择不同技术路径和供应链策略，2026年竞争格局正在形成。

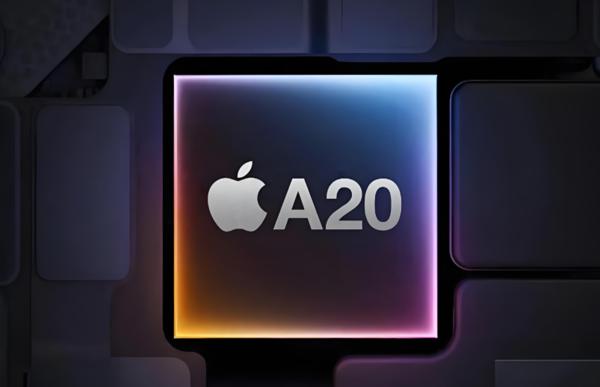

据CNMO了解，苹果延续封闭生态与前瞻技术投资风格。A20芯片不仅采用台积电2纳米工艺，还将封装技术从InFO升级至WMCM，寻求散热和互联密度的突破。这种提前布局可能让苹果继续保持性能和能效领先。

这一决定直接推动台积电在嘉义AP7工厂投资建设新的WMCM生产线。该封装技术的高互联密度和散热优势，或成为苹果竞争中的差异化王牌。

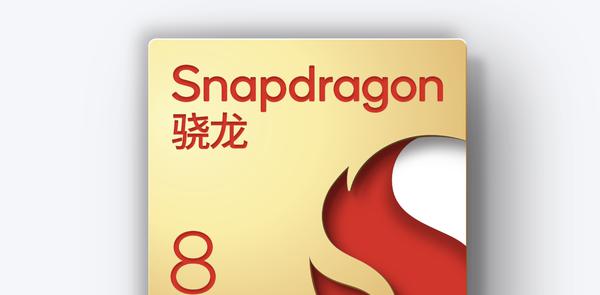

高通展现更灵活务实的供应链策略。行业信息显示，高通正考虑实施“双代工策略”，将下一代2纳米旗舰芯片在三星与台积电间分配生产。这一策略既能分散供应链风险，也能在价格和产能上获得更多谈判空间。不过最新消息显示，高通第六代骁龙8至尊版移动平台仍可能全面采用台积电2纳米N2P制程，说明其决策仍在动态调整。

联发科在2纳米赛道积极追赶。公司宣布首款采用台积电2纳米制程的旗舰SoC已完成设计定案，成为首批采用该技术的企业之一，预计2026年底上市。联发科与台积电的紧密合作，有望使其在2纳米时代缩小与高通的差距。

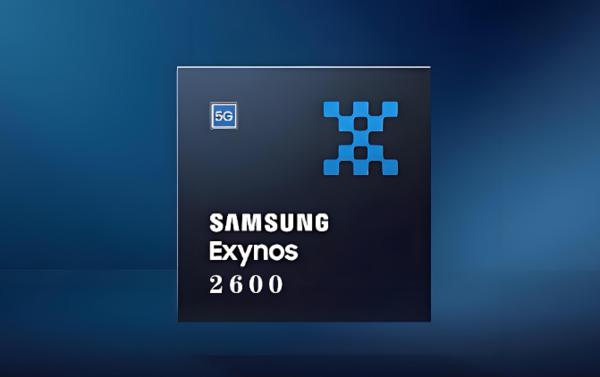

三星押注“全球首发”战略，计划在S26系列搭载自研Exynos 2600芯片。该芯片采用三星自研SF2工艺，基于第三代GAA架构与BSPDN背面供电网络技术。不过三星也延续“双平台”策略，同时提供搭载骁龙芯片的版本，为应对技术风险留有余地。

性能突破

2纳米工艺将带来手机性能全面提升，尤其在AI算力、功耗控制和散热能力等方面进步显著，这些技术进步将直接转化为终端用户体验的提升。

AI方面，三星Exynos 2700的NPU算力预计达100 TOPS，较Exynos 2400提升2.5倍。高通第六代骁龙8至尊版移动平台支持最新LPDDR6运行内存，带宽提升将极大加速AI模型在终端设备的运行效率。

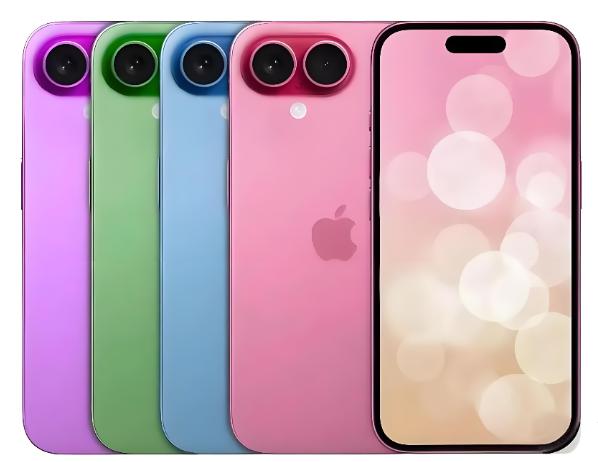

iPhone 18猜想图

GPU方面，iPhone 18系列搭载的A20系列SoC预计配备第三代动态缓存技术。与前代相比，第三代动态缓存在内存分配精细度、速度和稳定性上有望提升，有助于减少资源浪费，提高GPU每瓦性能，尤其对运行模拟器游戏等非原生应用，性能增益可能更明显。

除2纳米制程和WMCM封装，苹果A20芯片预计还会更新缓存系统和GPU动态缓存技术。据CNMO了解，A20芯片性能核心（大核）的L2缓存预计提升至8MB，A20 Pro可能翻倍至16MB；效率核心（小核）的L2缓存也有相应增加。系统级缓存（SLC）也将大幅增加，A20的SLC缓存预计为12MB，A20 Pro可能达36MB至48MB。缓存容量提升能减少芯片访问更慢主内存的次数，从而提高数据吞吐效率和整体性能。

功耗控制是2纳米工艺的另一大优势。联发科数据显示，增强版2纳米制程在相同速度下功耗减少约36%；三星SF2P工艺在同等功耗下运算速度较3纳米工艺快27%，能耗降低34%。这些进步将显著延长手机续航。

散热技术创新对维持高性能至关重要。三星Exynos 2600配备热路径块模块，解决长期存在的散热问题；三星还开发新型碳纳米管散热层，使芯片工作温度下降15℃。

成本与价格的矛盾是2纳米芯片普及的主要挑战。台积电2纳米晶圆定价高达3万美元，比3纳米晶圆高出50%-66%。高通第六代骁龙8至尊版移动平台价格可能“飞涨”，且近两年内存和存储芯片价格也一路飙升，这意味着采用2纳米芯片的旗舰手机价格可能进一步上涨。

结语

总之，2026年的2纳米芯片之战，不只是芯片制造工艺的对决。最终赢家或许不是拥有绝对峰值算力的那一个，而是在能效、成本等方面找到最佳平衡点的玩家。

2026年2纳米芯片的集体上市将加速AI算力下沉，从数据中心到边缘设备，智能汽车、AR/VR等场景的性能瓶颈有望被打破。但对普通消费者而言，2纳米芯片手机可能带来更持久的续航、更强的AI功能与更流畅的体验，同时也伴随着不可避免的价格上涨。
